HONEYWELL Filtr wody z płukaniem wstecznym Regulator ciśnienia 3/4" FK74CS-3/4AA

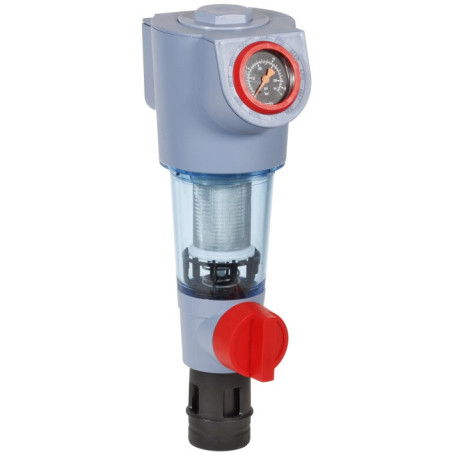

Stacja filtrująco-regulacyjna Honeywell FK74CS z płukaniem wstecznym

Zastosowanie

Stacja filtrująco-regulacyjna FK74CS łączy funkcję filtra z płukaniem wstecznym oraz regulatora ciśnienia. Zapewnia nieprzerwany dopływ przefiltrowanej wody, utrzymując jednocześnie stabilne ciśnienie w instalacji wewnętrznej. Filtr drobnosiatkowy wychwytuje zanieczyszczenia, takie jak drobiny rdzy, strzępy konopi czy ziarna piasku, a regulator ciśnienia chroni instalację przed nadmiernym ciśnieniem, zmniejszając zużycie wody. Dzięki obrotowemu przyłączu stacja może być montowana zarówno na rurach poziomych, jak i pionowych, co zwiększa elastyczność instalacji.

Właściwości

• Certyfikaty zgodne z normami DIN/DVGW
• Wbudowany regulator ciśnienia z odciążonym gniazdem
• Stabilne ciśnienie wyjściowe, niezależne od zmian ciśnienia na wejściu
• Dostęp do przefiltrowanej wody także podczas płukania wstecznego
• Opatentowany system płukania wstecznego efektywnie oczyszcza filtr przy niskim zużyciu wody
• Pierścień nastawczy informujący o konieczności przeprowadzenia płukania
• Możliwość współpracy z automatycznym urządzeniem do płukania wstecznego
• Duża powierzchnia filtracyjna zwiększa efektywność filtracji
• Przezroczysta, odporna na uderzenia obudowa filtra pozwala łatwo monitorować poziom zanieczyszczenia wkładu
• Wymienny wkład filtracyjny umożliwia prostą konserwację
• Produkt spełnia zalecenia KIWA dla wody pitnej

Konstrukcja

Stacja FK74CS składa się z:

• Obudowy z manometrem
• Redukcyjnego wkładu z osłoną sprężyny
• Przezroczystej obudowy filtra
• Wkładu filtracyjnego
• Zaworu kulowego z osłoną spustu
• Pokrętła aktywującego płukanie
• Obrotowego przyłącza z uszczelką i śrubami mocującymi (tylko wersja FK74CS)
• Klucza oczkowego do obsługi obudowy filtra
• Klucza sześciokątnego WS6

Materiały

• Obudowa i osłona sprężyny z tworzywa sztucznego
• Koszyk siatki, pokrętło zaworu i obudowa z tworzywa
• Obrotowe przyłącze z mosiądzu
• Wkład filtracyjny ze stali nierdzewnej
• Przezroczysta, odporna na uderzenia obudowa wkładu filtra
• Uszczelki z kauczuku nitrylowego (NBR)
• Podkładki uszczelniające z EPDM

Zakres zastosowania

• Medium: Woda
• Maksymalne ciśnienie wlotowe: 16,0 bar (ciśnienie ciągłe do 12,0 bar)
• Filtr przeznaczony jest do wody pitnej. W przypadku zastosowań przemysłowych jego efektywność powinna być indywidualnie weryfikowana.

Dane techniczne

• Pozycja montażowa: Na rurze poziomej lub pionowej, komorą filtracyjną skierowaną do dołu
• Minimalne ciśnienie robocze: 1,5 bar; maksymalne: 16,0 bar
• Zakres temperatury: 5 - 30 °C
• Rozmiar przyłącza obrotowego: 3/4"

Parametry techniczne

• Przyłącze R: 3/4"
• Waga: 2,1 kg

Wymiary

• Wysokość (H): 353 mm
• Wysokość obudowy filtra (h): 298 mm
• Długość (L): 158 mm
• Szerokość (I): 90 mm
• Całkowita szerokość (B): 178 mm
• Szerokość filtra (b): 150 mm
• Głębokość (t): 92 mm
• Średnica (ØT): 50 mm

Przepływ

• Przy ∆p=0,2 bar: 3,4 m³/h
• Przy ∆p=0,5 bar: 5,5 m³/h
• Wartość kvs: 7,9 m³/h

Certyfikat DVGW: NW-9301 CM 0456
