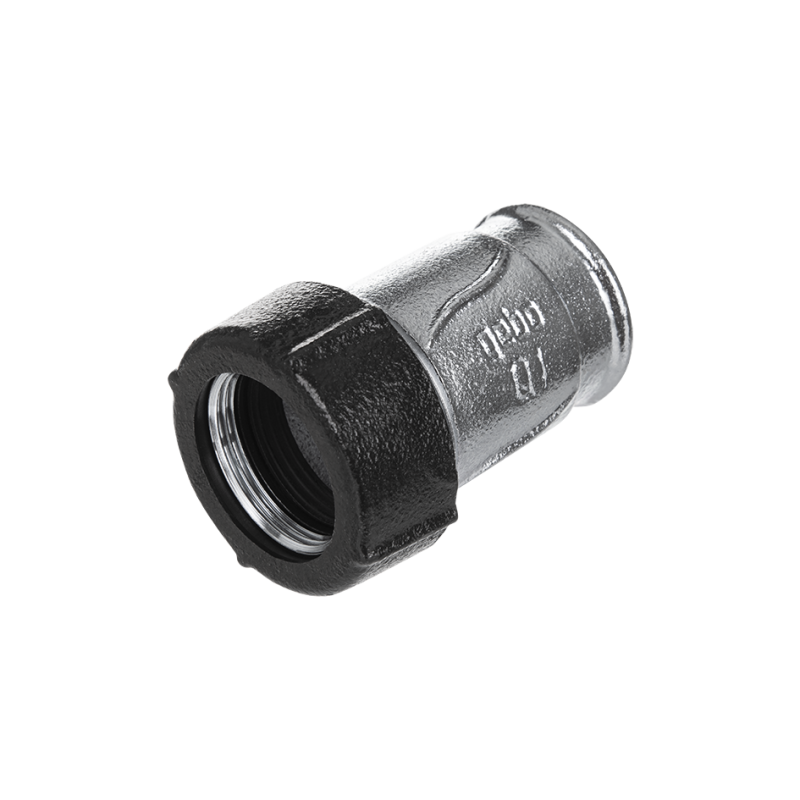

Gebo Złączka zaciskowa z GW GeboQuick Typ QI 6/4" 17.195.01.05

ZŁĄCZKA ZACISKOWA Z GWINTEM WEWNĘTRZNYM

Rury stalowe i tzw. rury czarne:
DIN EN 10255 i DIN EN 10220 seria 1, 2 i 3

Rury PE:
PE 80, PE 100, PE-Xa (każdy szeregu SDR 11) zgodnie z DVGW arkusz GW 335 A2/A3 oraz DIN 8074/8075, DIN EN 12201-2 i DIN 16893

MEDIA:

woda
sprężone powietrze

TEMPERATURA ROBOCZA:

woda grzewcza: do 80 °C (wyłącznie dla rur stalowych)

woda pitna: do 25 °C

sprężone powietrze (wyłącznie dla rur stalowych): max.: 70 °C

CIŚNIENIE ROBOCZE:

sprężone powietrze 10 bar

woda 10 bar

ATESTY/CERTYFIKATY:

Aprobata techniczna: AT-15-8495/2016

Atest higieniczny: B.BK.60110.0980.2022

Certyfikat DVGW: DW-8511BU0380

Wymiary:

DN: 40

Gwint łącznika R ISO 7/1: 6/4”

Zewnętrzna średnica rury-Ø od-do: 47,9 – 51,5 mm

RURY STALOWE: Średnica zew.-Ø: 48,3 mm

RURY STALOWE CZARNE: Średnica zew.-Ø: 51,0 mm

RURY PE: Średnica zew.-Ø: 50 x 4,6 mm

Waga: 560 g

Długość łącznika (A): 87 mm

Szerokość łącznika (E): 72 mm

Głębokość penetracji rury min.: 25 mm

Głębokość penetracji rury max.: 55 mm
