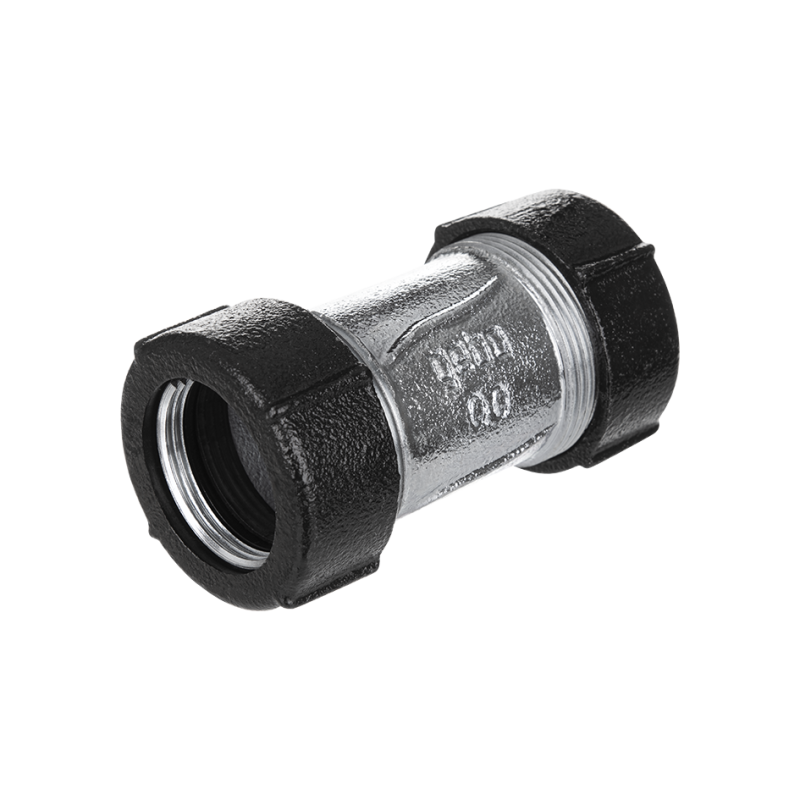

Gebo Złączka przelotowa GeboQuick Typ QO DN50 17.195.02.06

Złączka przelotowa Gebo z pierścieniem zaciskowym z obu stron

Rury stalowe i tzw. rury czarne:
DIN EN 10255 i DIN EN 10220 seria 1, 2 i 3

Rury PE:
PE 80, PE 100, PE-Xa (każdy szeregu SDR 11) zgodnie z DVGW arkusz GW 335 A2/A3 oraz DIN 8074/8075, DIN EN 12201-2 i DIN 16893

MEDIA:

woda, sprężone powietrze

TEMPERATURA ROBOCZA:

woda grzewcza do 80 °C (wyłącznie dla rur stalowych)

woda pitna: do 25 °C

sprężone powietrze (wyłącznie dla rur stalowych): max.: 70 °C

CIŚNIENIE ROBOCZE:

sprężone powietrze 10 bar

woda 10 bar

ATESTY/CERTYFIKATY:

Aprobata techniczna: AT-15-8495/2016

Atest higieniczny: B.BK.60110.0980.2022

Certyfikat DVGW: DW-8511BU0380

Wymiary:

DN: 50

Zewnętrzna średnica rury-Ø od-do: 59,7 – 63,6 mm

RURY STALOWE: Średnica zew.-Ø: 60,3 mm

RURY STALOWE CZARNE: Średnica zew.-Ø: 63,5 mm

RURY PE: Średnica zew.-Ø: 63 x 5,8 mm

Waga: 1000 g

Długość łącznika (A): 128 mm

Szerokość łącznika (E): 92 mm

Głębokość penetracji rury min.: 28 mm

Głębokość penetracji rury max.: 54 mm
