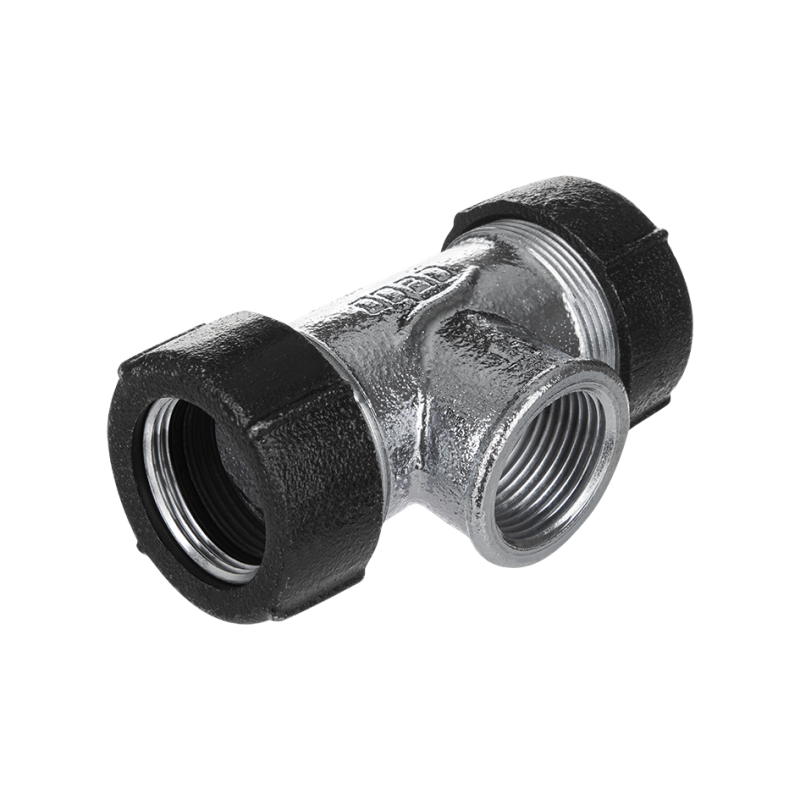

Gebo Trójnik zaciskowy z odejściem GeboQuick Typ QT DN15 z 1/2" 17.195.04.01

Złączka zaciskowa Gebo typu trójnik (pierścień zaciskowy z dwóch stron + odejście)

Rury stalowe i tzw. rury czarne:

• DIN EN 10255

• DIN EN 10220 seria 1, 2 i 3

Rury PE:

• PE 80

• PE 100

• PE-Xa (każdy szeregu SDR 11) zgodnie z DVGW arkusz GW 335 A2/A3 DIN 8074/8075, DIN EN 12201-2 i DIN 16893

Media:

• woda

• sprężone powietrze

Temperatura robocza:

• woda grzewcza do 80 °C (dla rur stalowych)

• woda pitna: do 25 °C

• sprężone powietrze: max.: 70°C

Ciśnienie robocze:

• sprężone powietrze 10 bar

• woda 10 bar

Aprobata techniczna: AT-15-8495/2016

Atest higieniczny: B.BK.60110.0980.2022

Certyfikat DVGW: DW-8511BU0380

Wymiary:

DN: 15

Gwint łącznika R ISO 7/1: ½”
Zewnętrzna średnica rury-Ø od-do: 19,7 – 21,8 mm

RURY STALOWE: Średnica zew.-Ø: 21,3 mm

RURY STALOWE CZARNE: Średnica zew.-Ø: 20,0 mm

RURY PE: Średnica zew.-Ø: 20 x 1,9 mm

Waga: 237 g

Długość łącznika (A): 92 mm

Szerokość łącznika (E): 42 mm

Głębokość penetracji rury min.: 22 mm

Głębokość penetracji rury max.: 33 mm
