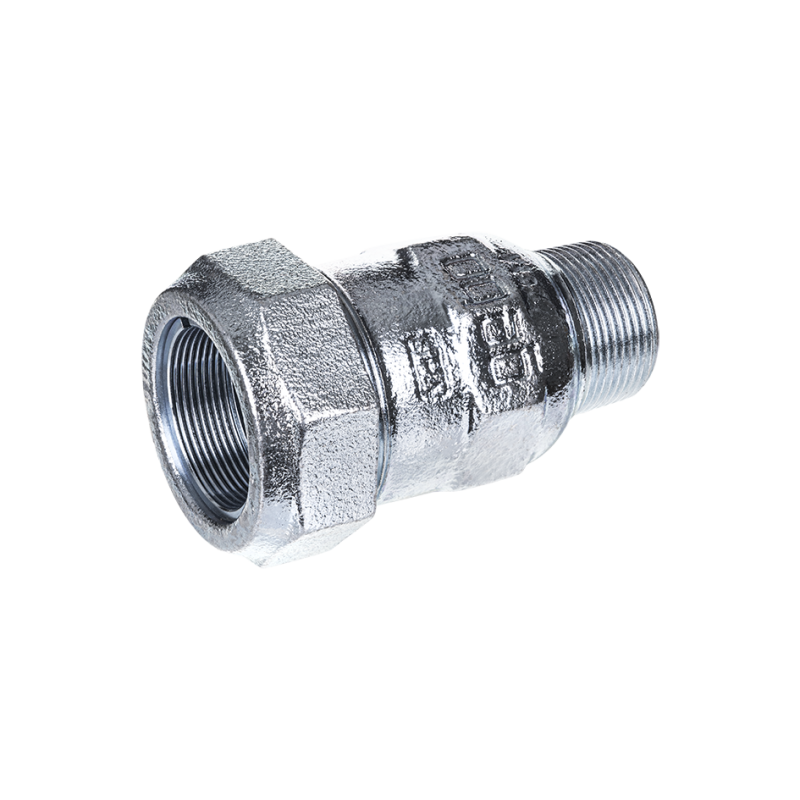

Gebo Łącznik zaciskowy GeboSPECIAL Typ A GZ 3/8" x 17,2 01.150.00.00

GEBO SPECIAL złączki i łączniki zaciskowe flanszowe żeliwne do rur stalowych (seria 150 + 220)

GEBO Special przeznaczone są do ciągłej eksploatacji, tworzą połączenia sztywne, tzn. są odporne na rozciąganie i ściskanie. Wyrównują również różnicę potencjałów rurociągu. Dopuszczalna jest nie osiowość montażu (do 3°, w przypadku łączników dwustronnych 2 x 3° = 6°).

Zakres:

Naprawa istniejących rurociągów oraz wykonywanie nowych instalacji do takich mediów jak: woda, sprężone powietrze, olej opałowy.
Rury gwintowane zgodne z DIN EN 10255 oraz DIN EN 10220 seria 1.

Typowe obszary zastosowań:

instalacje wody pitnej, rurociągi przeciwpożarowe, instalacje sprężonego powietrza, przewody czynnika chłodniczego (warunkowo).

Media:

• woda

• sprężone powietrze

• olej opałowy do 2” (należy przestrzegać przepisów dot. cieczy palnych!)

Temperatura robocza:

• woda (woda zimna): do 25°C

• woda grzewcza: do 80 °C

• olej: 40 °C; +60°C

• sprężone powietrze: maks. 70°C.

Typ A łącznik zaciskowy z gwintem zewnętrznym

Seria 150 17,2 – 60,3 mm:

Klasy ciśnienia:

• woda PN 10 (do 3/4″)

• PN 16 (od 1″)

• sprężone powietrze PN 12,5

• olej opałowy (do 2″) PN 6, VdS PN 12,5

Badania:

woda: W534, nr rej. DVGW: DW-8511AU2216 badanie VdS (rurociągi przeciwpożarowe)

olej opałowy: dopuszczenie nadzoru budowlanego DIBT, nr zezw.: Z-38.4-212

Aprobata Techniczna ITB AT-15-8495/2016

Atest Higieniczny: B-BK-60210-1123/19

Wymiary:
DN10
Rozmiar gwintu (gwint łącznika) x zewn. średnica rury Ø 3/8" x 17,2mm
