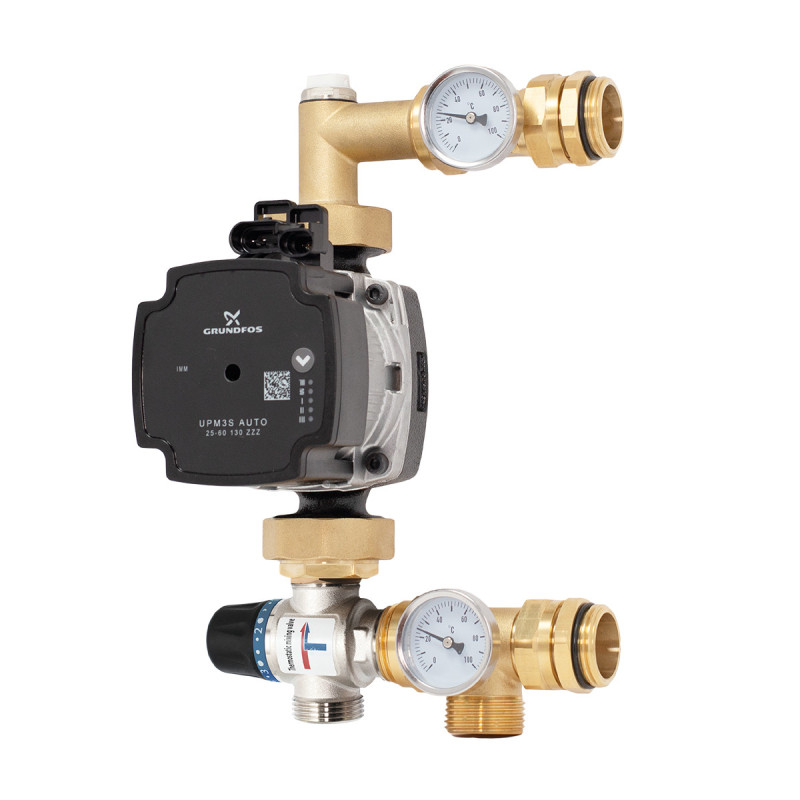

PERFEXIM ZESPÓŁ MIESZAJĄCY DO OGRZEWANIA PODŁOGOWEGO PHA-131 30-600-0000-003

ZESPÓŁ MIESZAJĄCY DO OGRZEWANIA PODŁOGOWEGO Z POMPĄ GRUNDFOS I ZAWOREM TRÓJDROŻNYM

SKŁAD ZESTAWU:
1. Termostatyczny zawór mieszający trójdrożny :
- zakres regulacji: 20°C÷45°C
- dokładność nastawy temperatury: ± 2°C
- maksymalna temperatura pracy: do 95°C
- maksymalne ciśnienie pracy (statyczne): 10 bar
- maksymalne ciśnienie pracy (dynamiczne): 5 bar
- przepływ Kv: 2,5 m³/h
- przyłącze: G1”.
2. Pompa GRUNDFOS UPM3S AUTO 25/60 130 z kablem zasilającym
- Maksymalna dopuszczalna temperatura otoczenia: +70⁰C, maksymalna temperatura czynnika +110°C (TF110)
- Pobór mocy 2W - 39W
- Zasilanie: 230V
- Częstotliwość sieci: 50Hz
- Stopień ochronny: IP44
- Długość montażowa: 130mm
- Wysokość podnoszenia: 6m.
3. Elementy złączne do pompy i rozdzielacza
4. Termometry tarczowe
5. Odpowietrznik ręczny.

OPIS PRACY POMPY
W instalacjach ze stosunkowo małymi stratami ciśnienia w rurach rozprowadzających:
• Ogrzewanie podłogowe z zaworami termostatycznymi
• Jednorurowe instalacje grzewcze z zaworami termostatycznymi lub zaworami podpionowymi.
Pompa może zostać ustawiona ręcznie na pracę z charakterystyką maksymalną lub minimalną, tak jak w przypadku pompy
nieregulowanej, przy czym:
• Charakterystyka maksymalna może być wykorzystywana w okresach, gdy wymagany jest przepływ maksymalny. Ten tryb pracy jest
odpowiedni np. w przypadku priorytetu ciepłej wody.
• Pracę wg charakterystyki minimalnej można stosować w okresach, gdy wymagany jest przepływ minimalny. Ten tryb pracy jest
odpowiedni np. do ręcznego przełączania na redukcję nocną, jeżeli nie jest potrzebna automatyczna redukcja nocna.
Tryb sterowania zalecany do większości instalacji grzewczych, w szczególności instalacji ze stosunkowo dużymi stratami ciśnienia w
rurach rozprowadzających.
• Dwururowe instalacje grzewcze z zaworami termostatycznymi, a także:
– bardzo długimi rurami rozprowadzającymi
– silnie zdławionymi zaworami podpionowymi
– regulatorami różnicy ciśnienia
– dużymi stratami ciśnienia w tych częściach instalacji, przez które przepływa cała woda, np. kocioł, wymiennik ciepła i rura
rozprowadzająca na odcinku do pierwszego rozgałęzienia.
• Instalacje klimatyzacyjne z:
– wymiennikami ciepła (klimakonwektorami)
– sufitami chłodzącymi
– powierzchniami chłodzącymi.
To ustawienie minimalizuje zużycie energii i poziom hałasu zaworów, dzięki czemu obniża koszty eksploatacji i zwiększa komfort.
